声致振动分析（AIV）技术服务

声波引起的振动（AIV，Acoustic Induced Vibration），也叫声致振动，是由于高频声波在管道中传播并激发管道系统的振动现象。AIV通常由高压蒸汽流经压力调节装置或蒸汽服务系统时产生的强声波压力激发。尤其在高压降和蒸汽流量较大的管道系统中，声波频率可能与管道的自然频率相匹配，从而产生共振，导致管道及其焊接接头处的应力集中，进而引发疲劳破裂。

广州开先科技有限公司在声波引起的振动分析领域拥有丰富经验，致力于为各类工业管道系统提供AIV分析与解决方案，帮助客户确保管道系统的稳定性和安全性。

AIV的技术原理

声波引起的振动通常发生在压力调节阀、喷嘴、减压阀等设备处，这些设备在流体通过时会产生高频声波。声波激发的振动能量通过管道传播，并可能导致管道产生共振现象，尤其是在焊接部位或存在应力集中的区域，可能导致疲劳损伤或结构性失效。

AIV的主要特点包括：

• 高频激励：AIV通常发生在500-2500 Hz的频率范围内，这一频率的声波能够激发管道的环向振动模式。
• 管道环向应力：AIV引起的振动主要作用于管道的环向应力（Hoop Stress），这种应力会集中在管道焊接部位，导致疲劳失效。
• 共振风险：当管道系统的固有频率与声波的激励频率相匹配时，会引发共振现象，导致振动幅度增加，造成严重的疲劳损伤。

AIV分析的技术流程

• 工况评估与激励源分析：首先，通过与客户沟通，了解管道系统的工作工况，并识别潜在的声波激励源。常见的AIV激励源包括压力安全阀（PSV）、控制阀、手动排气阀等。
• 频率计算与振动分析：采用计算流体动力学（CFD）模拟和有限元分析（FEA），模拟声波在管道中的传播过程，并计算声波激发的频率。通过分析管道的固有频率，避免与激励源频率发生共振。

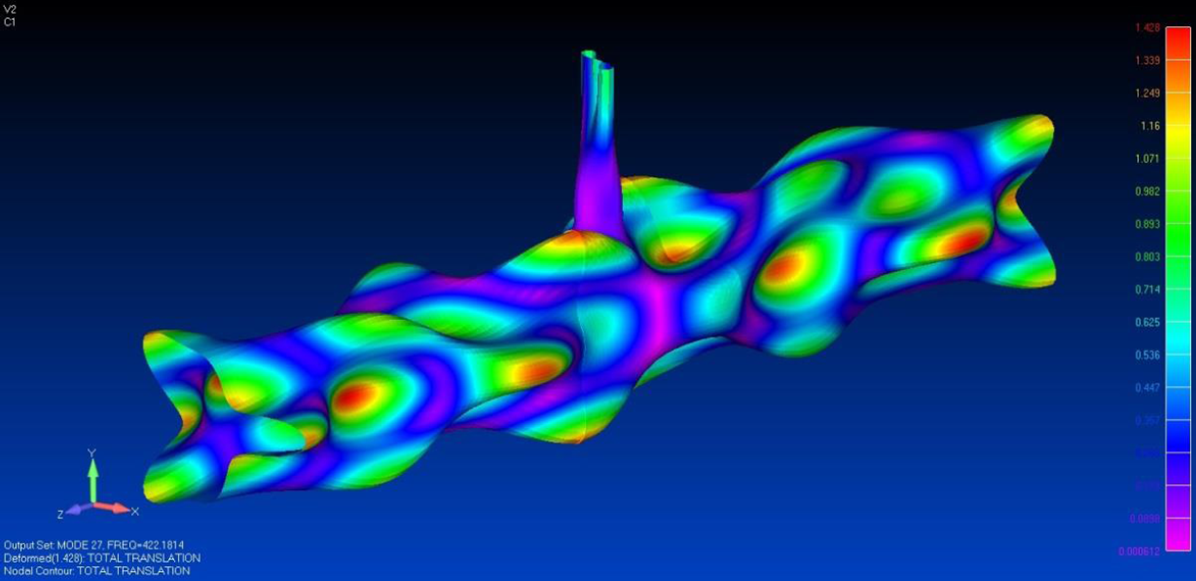

• 振动响应与模态分析：通过FEA对管道进行模态分析，识别振动响应并评估其对管道的影响。重点关注焊接部位或应力集中的区域，预测可能发生的疲劳失效。
• 优化设计与支持系统：根据AIV分析结果，提出管道支撑系统的优化方案。常见的措施包括增加支撑点、设计隔音与减振装置、优化管道布局等，以降低振动对管道系统的影响。

AIV的关键技术与应用

AIV分析中的常用技术

• 有限元分析（FEA）：使用ABAQUS等有限元分析软件，模拟管道在声波激励下的振动响应，评估振动对管道系统的影响，特别是焊接区域的应力集中问题。
• 计算流体动力学（CFD）：使用ANSYS Fluent等CFD工具模拟流体中的声波传播，分析流体流动对管道系统振动的贡献。

AIV分析的应用领域

• 石油化工行业：在化工厂的管道系统中，AIV可能导致管道焊接部位的疲劳破裂，从而影响生产安全。通过AIV分析，能够提前发现潜在风险，并制定相应的减振对策。
• 核电与火电厂：在这些高压管道系统中，AIV可能对设备稳定性产生重大影响。通过AIV分析，确保高压系统的可靠性，避免因振动引起的设备失效。
• 天然气与LNG设施：在LNG工厂等高压流体处理设施中，AIV可能导致管道系统的振动问题，影响工厂的稳定运行。通过AIV分析与减振设计，可以有效避免此类问题，确保工厂的顺利运作。

AIV治理与减振措施

AIV分析结果通常会指出可能的振动源和共振风险，广州开先科技将根据分析结果提供以下治理措施：

• 增加管道支撑与加固设计：根据AIV分析结果，优化管道支撑设计，增加支撑点或使用加强型支撑装置，避免振动放大。
• 隔音与减振技术：采用高效的隔音材料与减振装置，减少声波的传播和振动的传递。
• 管道几何优化：根据实际工况调整管道的几何形状或流体路径，减少振动的激发源。
• 现场振动监测与修正：在高风险区域安装振动传感器，进行实时监测，并根据监测结果调整管道支撑或减振系统。

技术优势

• 精确的振动源识别与分析：通过CFD与FEA结合，广州开先科技能够准确识别声波引起的振动源，评估振动对管道系统的影响。
• 定制化解决方案：根据客户的具体需求，提供量身定制的AIV分析和减振设计方案，确保管道系统的稳定性和安全性。
• 丰富的行业经验：公司拥有多年的AIV分析经验，成功为多个行业的客户提供了解决方案，帮助他们规避振动风险。
